От плоских чертежей к цифровой модели: как BIM-координация предотвратила ошибки на стройке

Заказчик обратился на этапе активной разработки проектной документации. На руках был комплект 2D-чертежей в форматах DWG и PDF по всем разделам. Желание заказчика убедиться, что подрядчики-проектировщики делают свою работу качественно, а решения разных разделов не конфликтуют между собой.

Задача: поднять BIM-модель в Revit по имеющейся документации и провести координацию между разделами и выявить коллизии до выхода на стройку.

Исходные данные и сложности

Проект находился в стадии разработки чертежи регулярно обновлялись. Нам предстояло не просто разово оцифровать комплект, а выстроить процесс, устойчивый к изменениям.

Первый шаг — разобрать DWG и PDF по разделам, выстроить единую систему координат и поэтапно поднять модель: от конструктива до инженерных систем.

Моделирование

Подъём по 2D  это не механическое копирование. За каждой линией стоит решение: как трактовать узел, какую отметку взять за основу, как увязать данные с нескольких листов.

Под проект была собрана команда, где каждый специалист отвечал за свой раздел.  При поступлении новых данных от заказчика оперативно приступали к работе. Модель велась в режиме совместной работы каждый специалист видел смежные разделы в реальном времени и всегда был в курсе того, что происходит по соседству. Это давало целостное понимание проекта ещё в процессе моделирования.

Коллизии

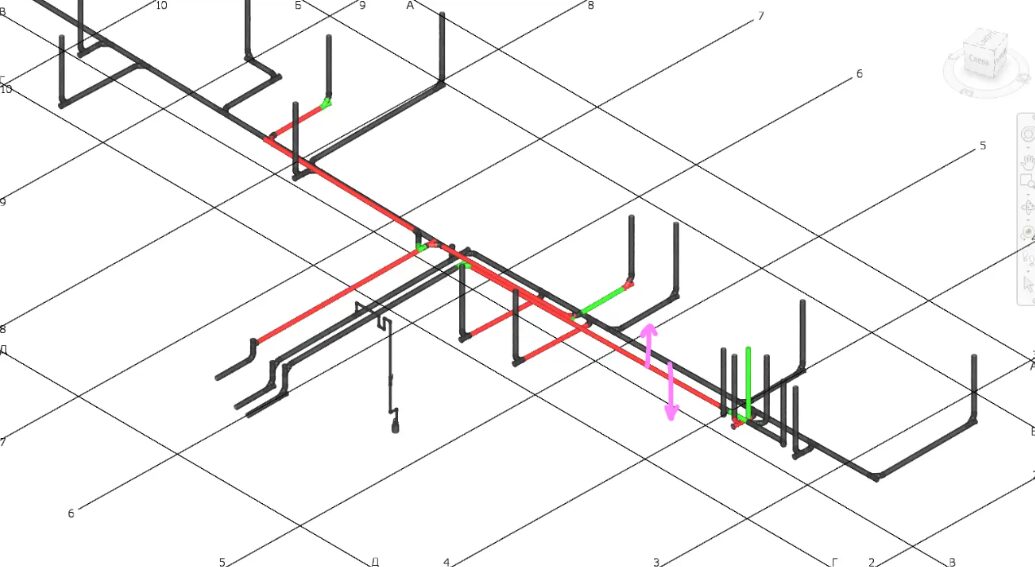

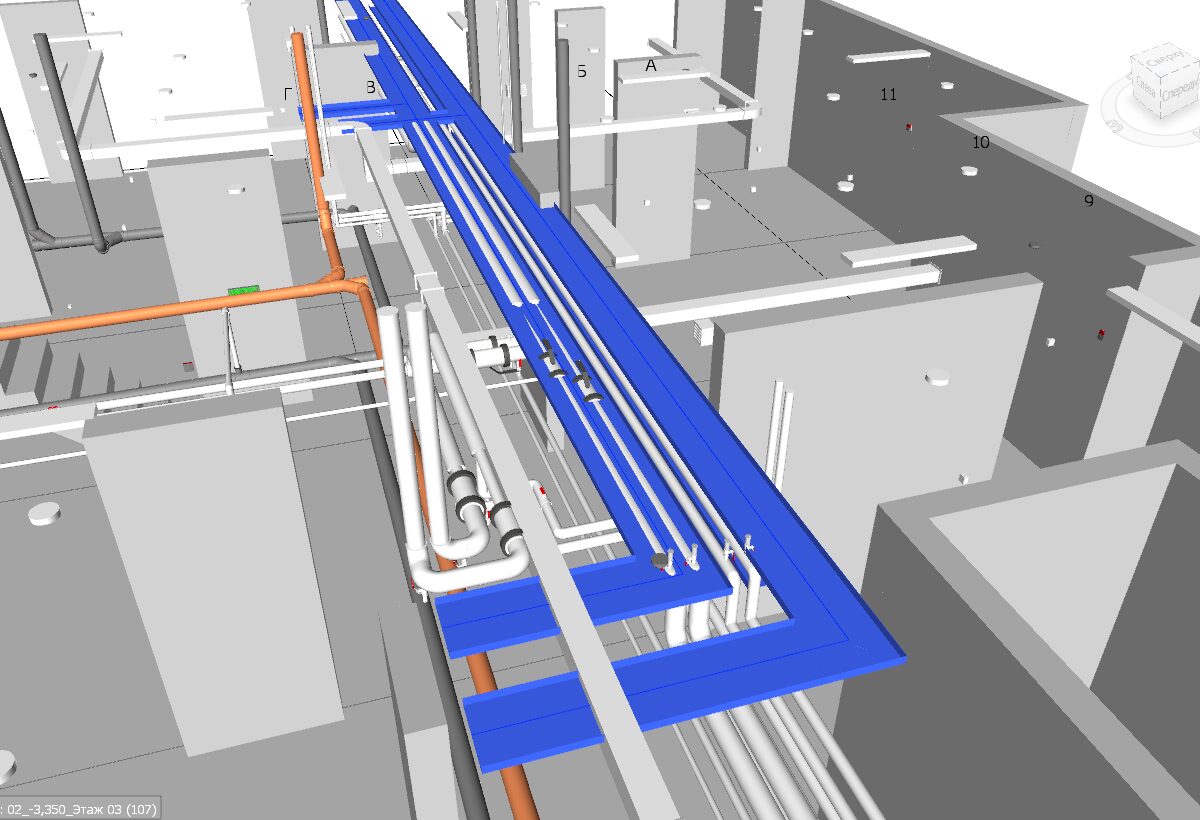

Когда модель обрела объём, стала видна картина, недоступная на плоских чертежах: воздуховоды пересекали балки, трубопроводы конкурировали с кабельными лотками, инженерные проходы упирались в конструктивные элементы.

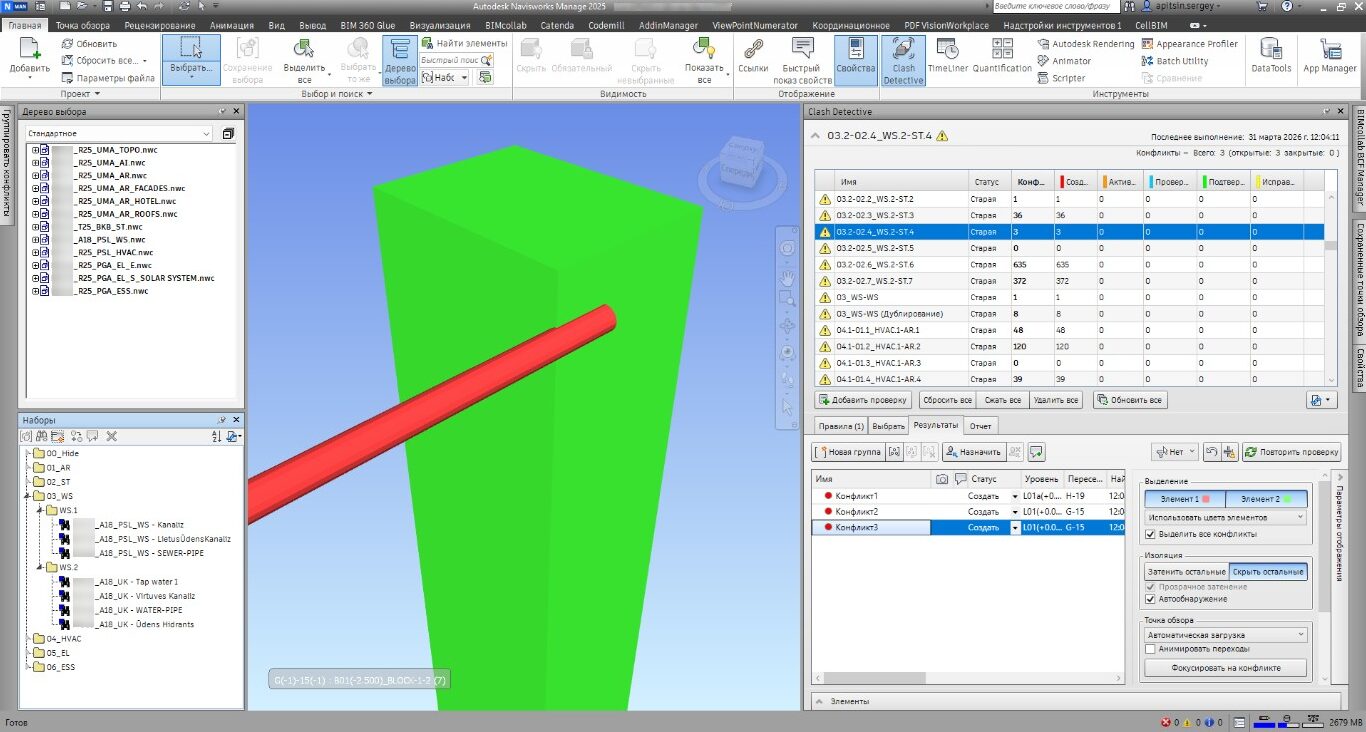

Выявленные пересечения систематизировали в Navisworks, расставили приоритеты и сформировали отчёты.

Коммуникация с проектировщиками

Это оказалось ключевой сложностью. Проектировщики работают с плоскими чертежами, они не открывают 3D-модель. Им нужно понять проблему через привычный инструмент.

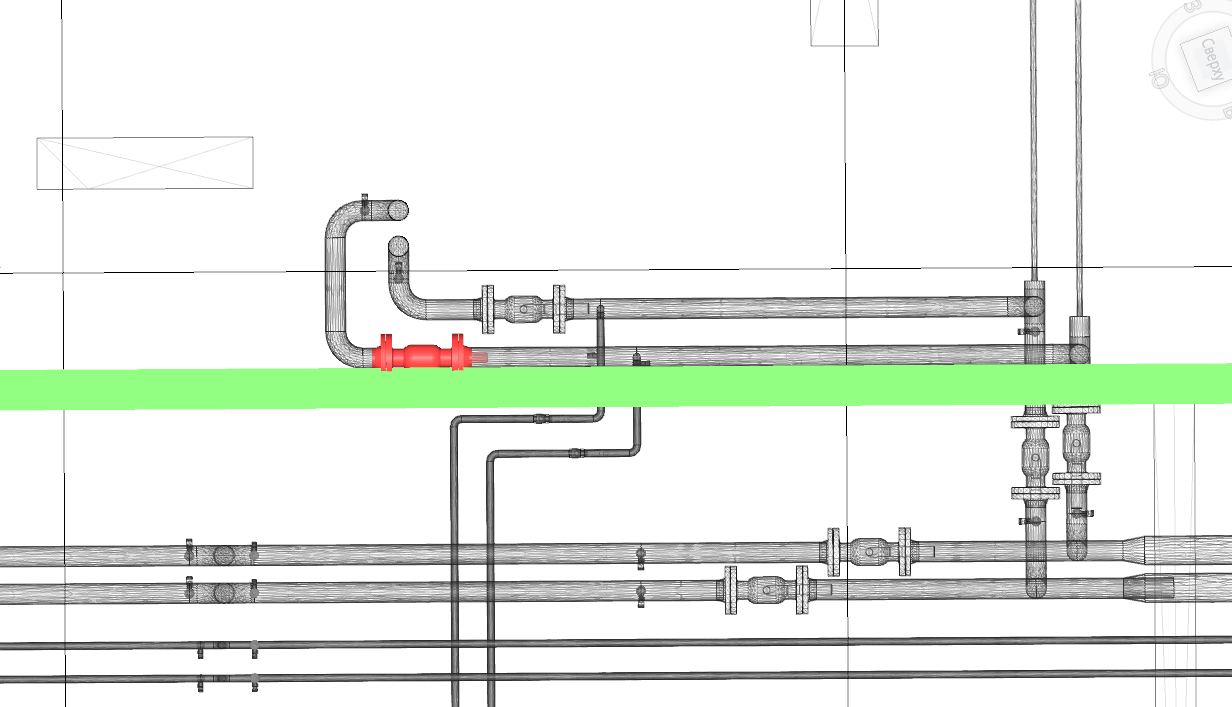

Мы выработали чёткий формат подачи замечаний: 2D-вид с обозначением места конфликта + привязка к конкретному листу и узлу + описание конфликта и предложение по его решению. Никакого «смотрите в модели» только конкретика, понятная без специального ПО.

Нам пришлось адаптировать формат выдачи замечаний под рабочий процесс проектировщиков, это была вынужденная мера, продиктованная реальностью: люди работают с плоскими чертежами, и дополнительная координация в 3D для них  непривычная нагрузка. Каждое замечание мы готовили в том виде, в котором его можно сразу принять в работу. Дополнительные усилия с нашей стороны окупились,  итерации стали короче, а общий срок разработки документации сократился.

Результат

Устранены пересечения, которые иначе проявились бы на стройке в виде переделок, простоев и незапланированных расходов. Исправление коллизии в проекте обходится в разы дешевле, чем та же переделка в металле и бетоне.

Заказчик получил скоординированную документацию и реальную экономию бюджета.

Вывод

BIM-координация на этапе проектирования — это страховка от предсказуемых проблем. Подъём модели по 2D-исходникам дает единое пространство, где конфликты между разделами становятся видны заранее, а не на площадке.
