Проектирование молниезащиты и заземления в Revit: обзор плагина EKF

Проектирование систем молниезащиты и заземления требует высокой точности. Даже при использовании BIM-модели многие операции остаются ручными: построение молниеприемной сетки, размещение крепежных элементов, подбор компонентов системы, подготовка спецификаций и выполнение расчетов.

Чтобы сократить количество рутинных действий и ускорить работу проектировщика, компания «Электрорешения», официальный представитель бренда EKF в России — разработала плагин «Молниезащита и заземление» для Revit.

Команда Tiver Group принимала участие в доработке и развитии этого инструмента. Нам приятно видеть, что результат совместной работы уже доступен пользователям.

Сегодня плагин находится в статусе бета-версии и уже доступен для скачивания в официальной библиотеке «Электрорешения».

Скачать плагин можно здесь:
https://ekfgroup.com/ru/support/libraries

Что позволяет делать плагин

Плагин поддерживает Revit 2019–2026 и предназначен для проектирования систем молниезащиты и заземления на базе оборудования бренда EKF.

С его помощью можно:

• собирать систему молниезащиты и заземления непосредственно в модели Revit;
• использовать готовые семейства оборудования бренда EKF и типовые узлы;
• создавать молниеприемную сетку вручную или автоматически по контуру;
• работать с молниеприемниками, токоотводами, заземлителями и крепежом;
• подбирать молниеприемники;
• рассчитывать зоны защиты;
• подбирать готовые комплекты заземления или собирать собственные решения;
• рассчитывать сопротивление заземления;
• автоматически формировать спецификации с учетом запаса;
• экспортировать спецификации в Excel.

Благодаря автоматизации значительная часть повторяющихся операций выполняется быстрее, а вероятность ошибок при ручном моделировании заметно снижается.

Пример использования плагина

Ниже показан один из типовых сценариев работы.

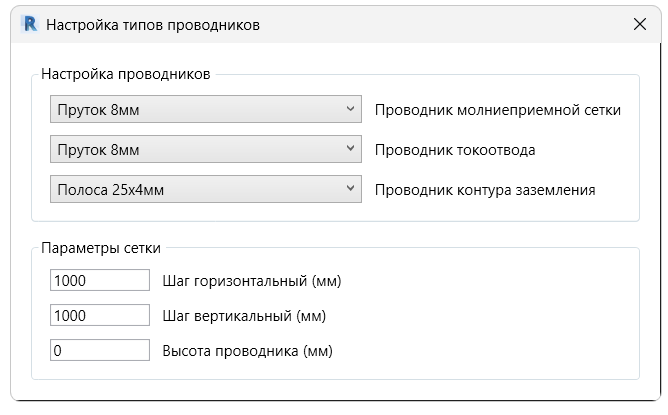

Настройка параметров сетки

Работа начинается с окна общих настроек.

Здесь пользователь выбирает тип проводника для будущей сетки, например пруток диаметром 8 мм, а также задает размеры ячейки. Например, 1000 × 1000 мм.

Автоматическое построение сетки

После настройки используется инструмент «Сетка по контуру».

Пользователь обводит необходимый участок кровли на плане, после чего плагин автоматически строит трехмерную модель проводников на выбранной поверхности.

Вместо ручного построения большого количества элементов проектировщик сразу получает готовую BIM-модель.

Автоматическая расстановка крепежа

Следующий этап — размещение крепежных элементов.

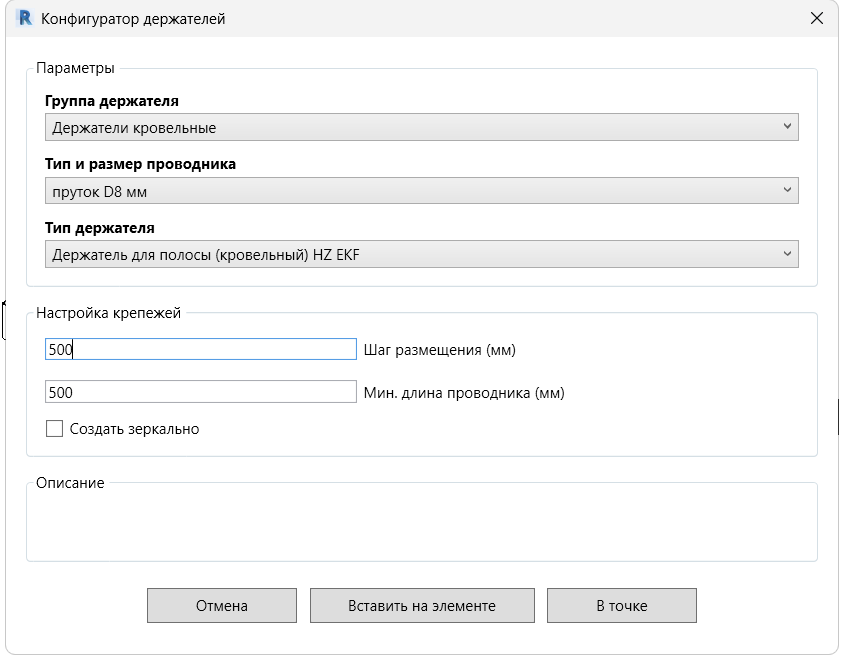

В Конфигураторе выбирается необходимый тип кровельного держателя для проводника диаметром 8 мм и задается шаг установки, например через каждые 500 мм.

После этого плагин автоматически размещает выбранный крепеж вдоль всех линий построенной сетки.

Поворот крепежных элементов

Если после автоматической расстановки крепеж оказался ориентирован неправильно, используется инструмент «Поворот крепежных элементов».

Достаточно указать требуемый угол, например 90°, выделить проводники, и весь связанный с ними крепеж автоматически повернется в нужное монтажное положение.

Это позволяет избежать ручной корректировки каждого элемента.

Что дает такой подход проектировщику

Автоматизация позволяет избавиться от большого количества однотипной работы.

Вместо ручного построения сеток и расстановки элементов специалист может сосредоточиться непосредственно на проектных решениях.

Использование готовых семейств EKF, автоматизация построения сетки, размещения крепежа, расчетов и формирования спецификаций помогает ускорить подготовку проекта и сделать работу более предсказуемой.

Участие Tiver Group

Для нашей команды этот проект стал еще одним примером совместной работы с производителем электротехнического оборудования над BIM-инструментом для Revit.

Мы принимали участие в развитии этого проекта совместно с командой «Электрорешения» и рады, что сегодня плагин уже доступен пользователям в официальной библиотеке компании.

Надеемся, что инструмент поможет проектировщикам сократить объем ручной работы и ускорить подготовку проектов систем молниезащиты и заземления.
