Плагин «Кабеленесущие системы» для бренда EKF
Наш партнер, компания «Электрорешения», официальный представитель бренда EKF в России, обратился к нам с задачей разработать инструмент, который упростит работу проектировщиков с кабеленесущими системами в Revit.
При проектировании кабельных трасс часть операций стандартными средствами Revit выполняется неудобно или требует нескольких последовательных действий. Например, проектировщику может потребоваться развернуть лоток на ребро, построить параллельную трассу со смещением или быстро проверить процент заполнения лотка кабелем.
Отдельная задача связана с номенклатурой EKF. Для работы с оборудованием производителя проектировщикам нужны соответствующие семейства Revit. Плагин решает эту задачу: номенклатура EKF уже включена в инструмент, поэтому создавать семейства вручную для каждого проекта не требуется.
Что сделали
Мы разработали плагин «Кабеленесущие системы» для Revit 2021–2026 как часть нашей услуги разработки плагинов для Revit. Инструмент объединяет в одном интерфейсе основные операции, которые проектировщик выполняет при моделировании кабеленесущих систем.
В плагине реализованы:
- Конфигуратор для создания и настройки типоразмеров кабельных лотков.
- Расчет заполняемости для определения процента заполнения лотка кабелем.

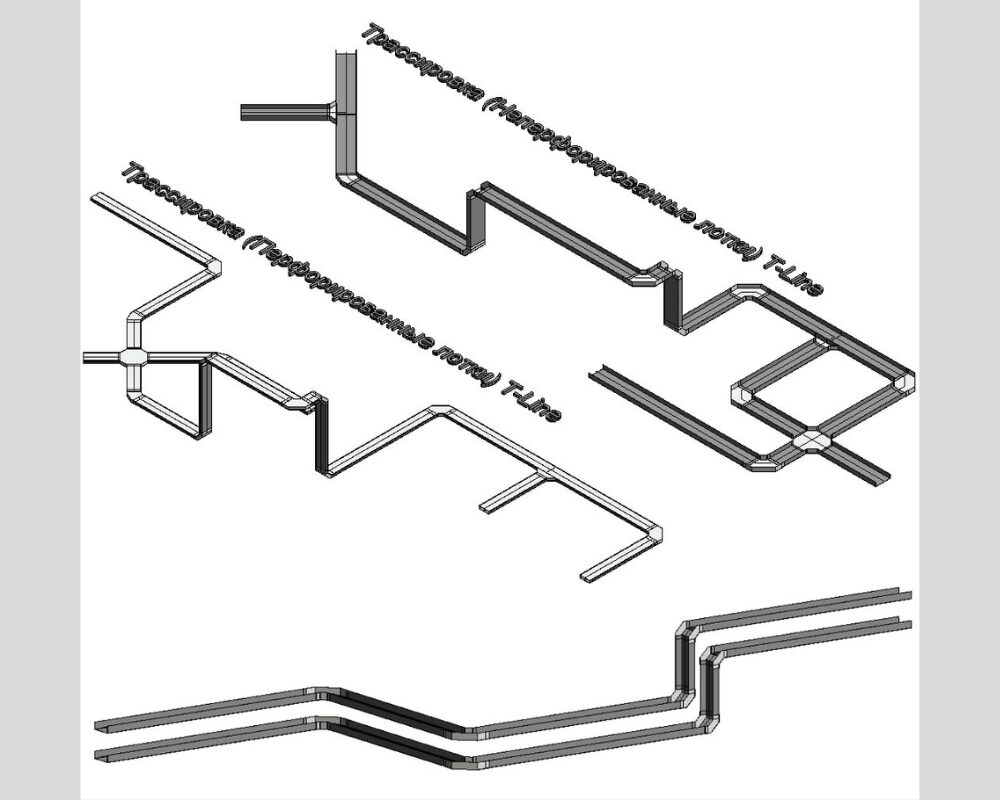

- Моделирование трасс с возможностью построения, редактирования и сегментации.
- Параллельная трасса со смещением для быстрого создания дополнительных участков.
- Поиск коллизий с элементами BIM-модели.
- Сегментация трассы по помещениям.
- Поворот и выравнивание лотков, в том числе поворот лотка на ребро.

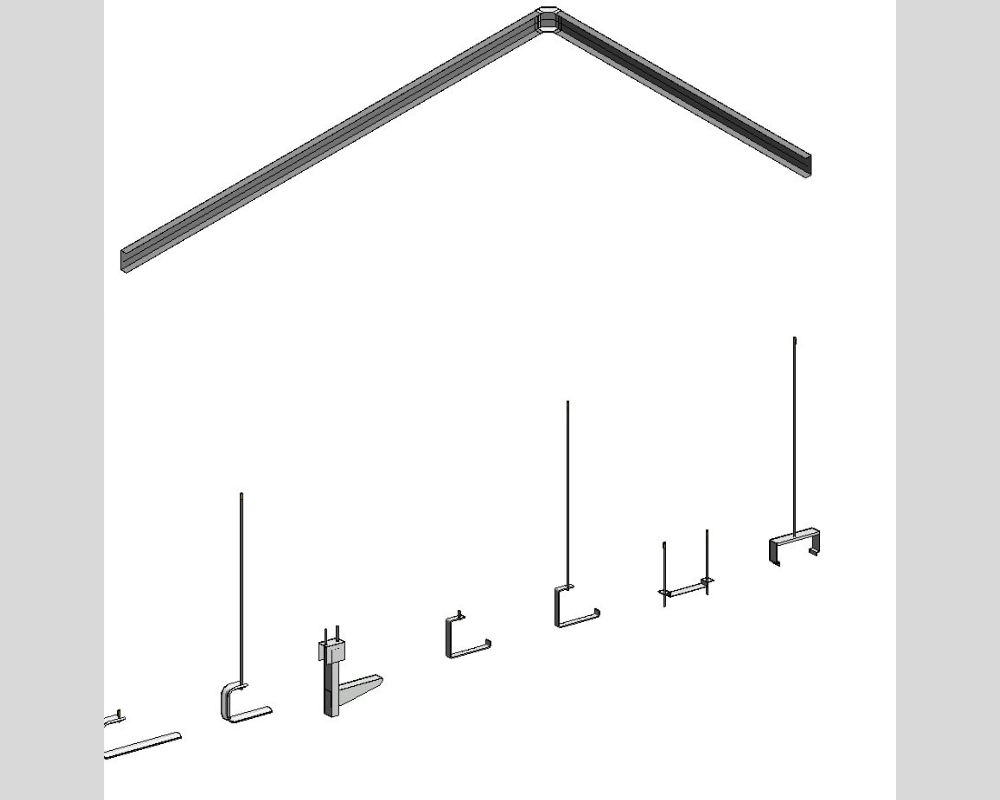

- Монтажная система для настройки, размещения и обновления креплений.
- Фильтрация лотков по заданным критериям с цветовой индикацией по параметрам.
- Формирование спецификаций в Revit и экспорт данных в Excel.
Что получает проектировщик
Вместо выполнения отдельных операций вручную проектировщик получает набор специализированных инструментов непосредственно в Revit.
Можно быстрее формировать кабельные трассы, работать с номенклатурой EKF, проверять заполнение лотков, находить коллизии и управлять креплениями. При этом спецификации можно формировать непосредственно в Revit и выгружать в Excel.
Плагин рассчитан на реальные проектные задачи и объединяет операции, которые регулярно возникают при моделировании кабеленесущих систем.
Текущий статус
Плагин вышел на рынок около месяца назад. Ранее мы уже публиковали кейс о разработке для EKF плагина «Молниезащита и заземление», а также рассказывали о более широком опыте разработки плагинов для кабеленесущих систем для разных производителей.
На этом этапе мы пока не располагаем статистикой использования и накопленной обратной связью от проектировщиков.
Поэтому сейчас для нас особенно важно увидеть, как инструмент показывает себя в реальных проектах и какие задачи пользователи считают наиболее востребованными.
